一、架空层送风：机房地板的“热使命”

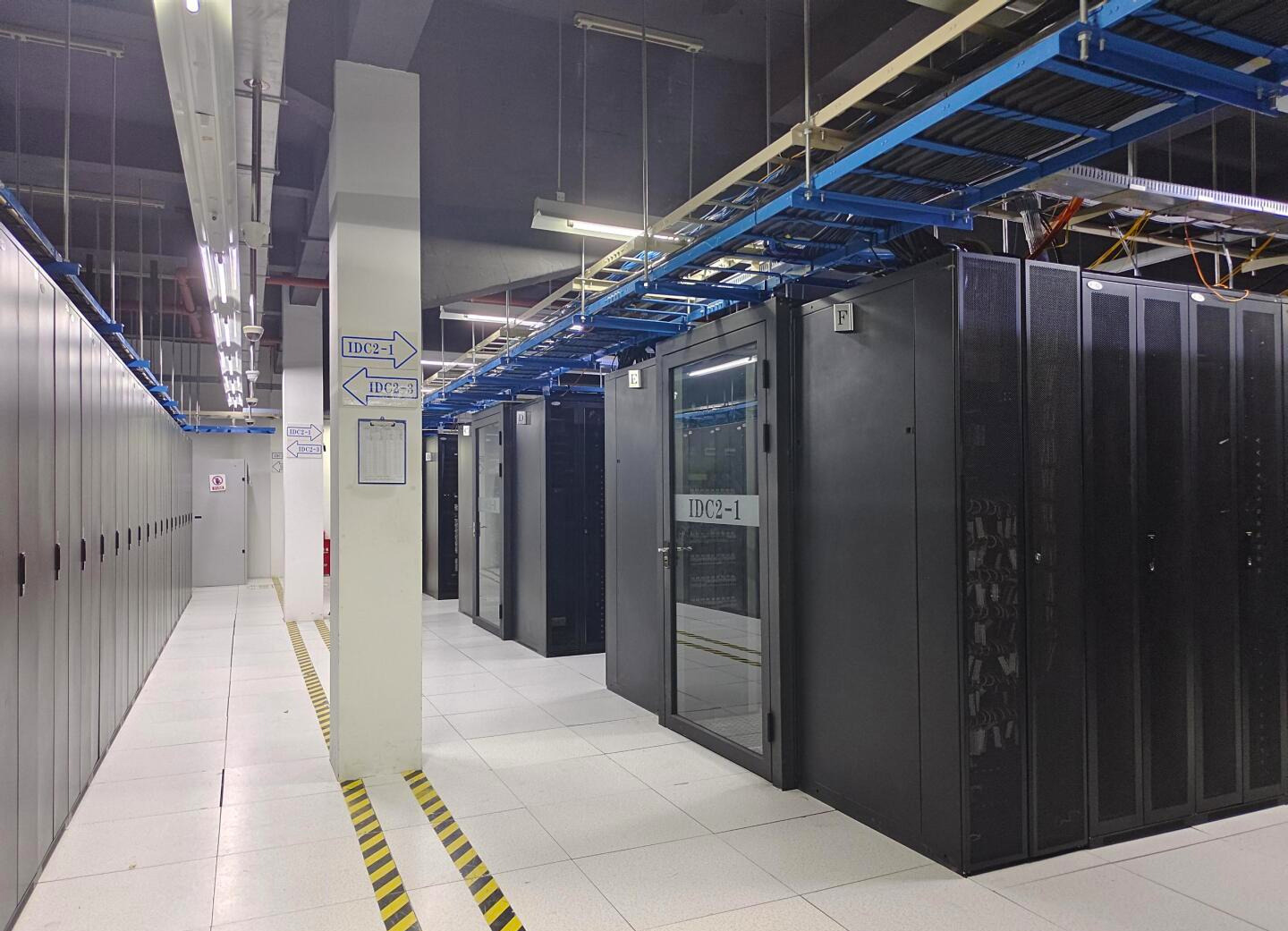

在采用下送风方式的数据中心中，防静电活动地板下方那道架空空间，真正的身份不是“布线夹层”，而是一个全区域覆盖的送风静压箱。精密空调将冷空气以一定静压送入架空层，冷风在架空层内横向流动、均压，再通过布置于机柜正面的风口地板进入冷通道，最终被设备风扇吸入完成散热。

这一路径中，架空层内的流体力学行为——静压分布、风速场、湍流区——直接决定了每块风口地板的出风量，而每块风口地板的出风量又直接关联着其正前方机柜的进风温度。当架空层设计不当或运维失控时，症状往往在机柜进风温度上率先显现：同一列机柜，首尾进风温差超过5℃；某些位置无论空调如何加大风量仍持续高温；新上架几台设备后，原本正常的温度立刻恶化。

这些问题的根源常常不在空调本身，而在空调与机柜之间的送风通道——也就是防静电活动地板的架空层。从气流组织的视角重新审视机房防静电地板，是解决高密度散热困境的重要切入角度。

二、静压分布不均：远端缺风的物理本质

架空层内静压分布的不均匀，是导致机房各区域送风量差异的根本原因。理解其物理机制，是制定优化方案的前提。

2.1 动压与静压的此消彼长

空调出风口处的气流速度较高，动压占比大而静压相对较低。随着气流在架空层内向远端流动，速度逐渐降低，动压转换为静压。因此，在理想空载状态下，架空层远端的静压反而高于近端——这与许多人的直觉相反。

然而，机房架空层的实际情况远比空载复杂。架空层内密布的线缆桥架、管道和支架对气流形成阻力，消耗能量。当阻力足够大时，静压沿程衰减将压倒动压转换效应，导致远端静压不足。此时表现为：远离空调出风端的机柜区域普遍缺风，进风温度明显偏高。

2.2 架空层高度：最根本的影响因子

架空层高度是决定静压分布均匀性的第一变量。架空层越高，有效流通截面积越大，架空层内整体风速越低，沿程阻力损失越小，静压分布越趋于均匀。

不同架空层高度对气流分布的典型影响规律如下：当架空层高度低于300mm时，线缆和管道占据相当比例的截面积，流通空间狭小，沿程阻力大，静压衰减显著，远端缺风严重；400mm至600mm高度是当前大多数中高密度机房的配置区间，可在合理规划线缆走线的情况下满足送风需求；800mm至1000mm以上架空层则为超高密度机房的优选方案，不仅静压分布均匀，且可容纳大截面送风通道。

对于已建成的低架空层机房，物理上无法加高架空层。此时可在架空层内设置导流板或局部风道，将冷风优先引导至缺风严重区域，作为一种有限度的补救措施。

2.3 线缆拥堵：架空层的“动脉粥样硬化”

机房运营数年后，线缆不断增补，架空层内线缆桥架和走线槽日渐臃肿。这些障碍物不仅占用流通截面积，更在局部形成湍流和流动分离，造成能量集中损失。尤其是当粗大的电力电缆束横穿架空层主送风方向时，相当于在送风路径上放置了一道道挡板，其下游区域将出现显著的静压下降和出风量不足。

解决思路包括：将线缆桥架尽可能沿架空层边缘或侧壁敷设，保留中央主送风通道的畅通；对必须横穿的线缆，采用梯式桥架以减少阻塞面积；定期清理废弃线缆，回收被占用的流通空间。在架空层高度有限的机房中，线缆管理的质量往往比空调设备选型更直接影响机柜温度。

三、风口地板的选型与布局：让每一块板送出该送的风

风口地板是架空层冷风的最终出口，其类型、通风率和布局直接决定冷量在机柜进风面上的分配是否精确。

3.1 通风率的选择逻辑

风口地板的通风率定义为开孔面积与板面总面积之比，常见规格从25%到56%以上不等。通风率的选择应基于所在位置机柜的热负荷需求。

高密度机柜（单柜10kW以上）进风侧应配置高通风率风口地板，如56%甚至更高，以确保充足冷量送达。中低密度机柜对应中等通风率（约25%至40%）。无设备区域、热通道地板及非冷却区应使用封闭无孔地板，将冷量集中导向有需求的位置。

一个常见的误区是“风口越多越好”。过度布置风口或滥用高通风率地板，会导致架空层静压整体下降，每个风口的出风量反而减少。更严重的是，低密度区域过量供风会挤占高密度区域的冷量份额，使局部热点问题加重而非缓解。

3.2 风口地板的布局优化

理想的布置是：风口地板集中于冷通道区域，与机柜进风面一一对应；封闭地板覆盖于热通道和非冷却区。冷通道内的风口地板应均匀排列，覆盖整列机柜的进风宽度。

当架空层静压存在区域性差异时（如远端静压偏低），可在该区域适当增加风口地板数量或换用更高通风率型号，以出风口面积的差异补偿静压的差异。但此类调整不宜过激——若远端开口面积过大，可能导致该处静压进一步下降，形成恶性循环。关键在于找到静压与通风率之间的匹配平衡点。

带可调风阀的风口地板提供了精细调节的手段。在初始安装后，运维人员可根据实测的机柜进风温度和风速分布，逐块微调风阀开度。这种灵活性在局部热点处理和新设备上架后温度场再平衡中具有不可替代的价值。

3.3 地板出风对机柜的有效覆盖

风口地板的出风方向通常为垂直向上。在架空层静压足够的前提下，冷风从地板风口喷出后形成向上的射流，覆盖机柜进风面的下部区域。当架空层静压偏低或风口地板通风率不足时，射流高度不足，机柜顶部可能出现进风不足而导致上部设备过热。

对于超高机柜（如48U以上），应重点关注出风射流的有效覆盖高度。必要时应与空调专业协同，考虑是否需在机柜上部增加辅助送风或导流措施。

四、架空层气密性：看不见的冷量流失

架空层作为送风静压箱，其围护结构的气密性是冷量有效利用率的关键因素。冷风从地板板块拼缝、墙面收边不严处、管线穿墙孔洞以及踢脚线接口处外泄到非送风区域，不仅造成冷量浪费，还直接降低架空层静压，恶化整体送风效果。

架空层周边与建筑墙体交接处，应在施工阶段使用密封胶连续施打，形成连续气密线。电缆桥架、管道穿架空层壁板或隔墙处，须以专用密封组件配合防火堵料封堵，同时满足防火和气密要求。在洁净机房中，气密性要求更高，板块拼缝和边角收口处需额外关注。

已投运机房的日常运维中，若监测到冷通道风速持续下降而空调系统未作调整、架空层静压出现非季节性下降趋势，应重点排查是否存在新增的气密性缺陷。常见的成因包括近期穿线施工后未重新封堵孔洞、板块因反复掀开边角密封胶脱落等。

五、CFD仿真：气流组织的“数字风洞”

在新建大型或高密度数据中心中，依靠经验公式和简单计算已难以全面把握架空层内的复杂流动行为。计算流体力学（CFD）仿真为架空层气流组织设计提供了可视化的预测和验证手段。

CFD仿真可模拟架空层内的三维流场：静压分布图可直观展示哪些区域存在送风不足的风险；速度矢量图揭示架空层内涡流区和流动死区的位置；温度分布图预测不同空调负荷下机柜进风温度的分布。

通过CFD仿真可在设计阶段比选多种方案——不同架空层高度、不同线缆桥架走向、不同风口地板布局对最终热管理效果的影响。仿真结果可直接指导风口地板通风率的选择和布置密度，甚至在施工招标前即识别出需重点关注和加强的局部区域。

对于已投运机房出现顽固性局部热点的情况，CFD反演分析可帮助诊断问题根源在于架空层静压不足、线缆遮挡还是风口配置不当，从而明确优化方向，避免盲目尝试带来的时间成本。

六、优化实践：从架空层到机柜进风的全链路调优

机房防静电地板架空层的气流组织优化，不是单一措施能完成的，而需沿着“空调出风→架空层流动→风口出风→机柜进风”的完整链路进行系统调优。

链路第一环节——架空层静压的建立与维持：确认空调出风口与架空层的接口密封良好，无回流泄漏；架空层高度和线缆走向经过设计规划或整改优化，确保主送风路径畅通；架空层围护结构气密性经检查和修补。

链路第二环节——静压到出风量的转换：风口地板的通风率选择和布局密度经CFD仿真或经验计算，与所在区域的机柜热负荷匹配；高密度区使用可调风阀风口地板，支持精细调节；封闭地板覆盖全部非冷却区。

链路第三环节——出风到机柜的有效覆盖：风口地板对准机柜进风面，冷通道边界密封良好；机柜内部无气流短路（如未装盲板导致冷风绕过设备直接进入热通道）；架空层静压足以支撑冷风射流覆盖机柜进风全高度。

链路第四环节——监测与反馈：在架空层内关键位置设置静压传感器，冷通道内设置温度传感器阵列；将数据接入机房监控系统，设定预警阈值；运维人员根据监测数据动态调整风口地板配置和空调运行参数。

这套链路化的优化方法将机房地板的架空层管理从“一次性施工交付”提升为“持续性热管理运维”，使防静电活动地板在气流组织层面的价值被充分激活。

七、结语

在数据中心的热管理体系中，防静电活动地板的架空层是连接冷源与设备进风口之间那一段常常被忽视却不可跳过的物理链路。架空层高度的确定、线缆走向的规划、风口地板通风率的匹配、围护结构气密性的保持——每一项看似只与“地板”相关的技术决策，最终都沉淀为机柜进风温度上的数据反馈。

将架空层视为需要设计和持续管理的流体工程空间，而非建筑结构留下的一道空腔，是数据中心热管理精细化的必经一步。当冷风从空调出风口到机柜进风口的整条路径都被纳入技术视野并被系统地优化，防静电活动地板就不仅承载着设备的重量，更承载着数据机房热安全的每一度恒温。
