一、通风地板在气流链条中的枢纽地位

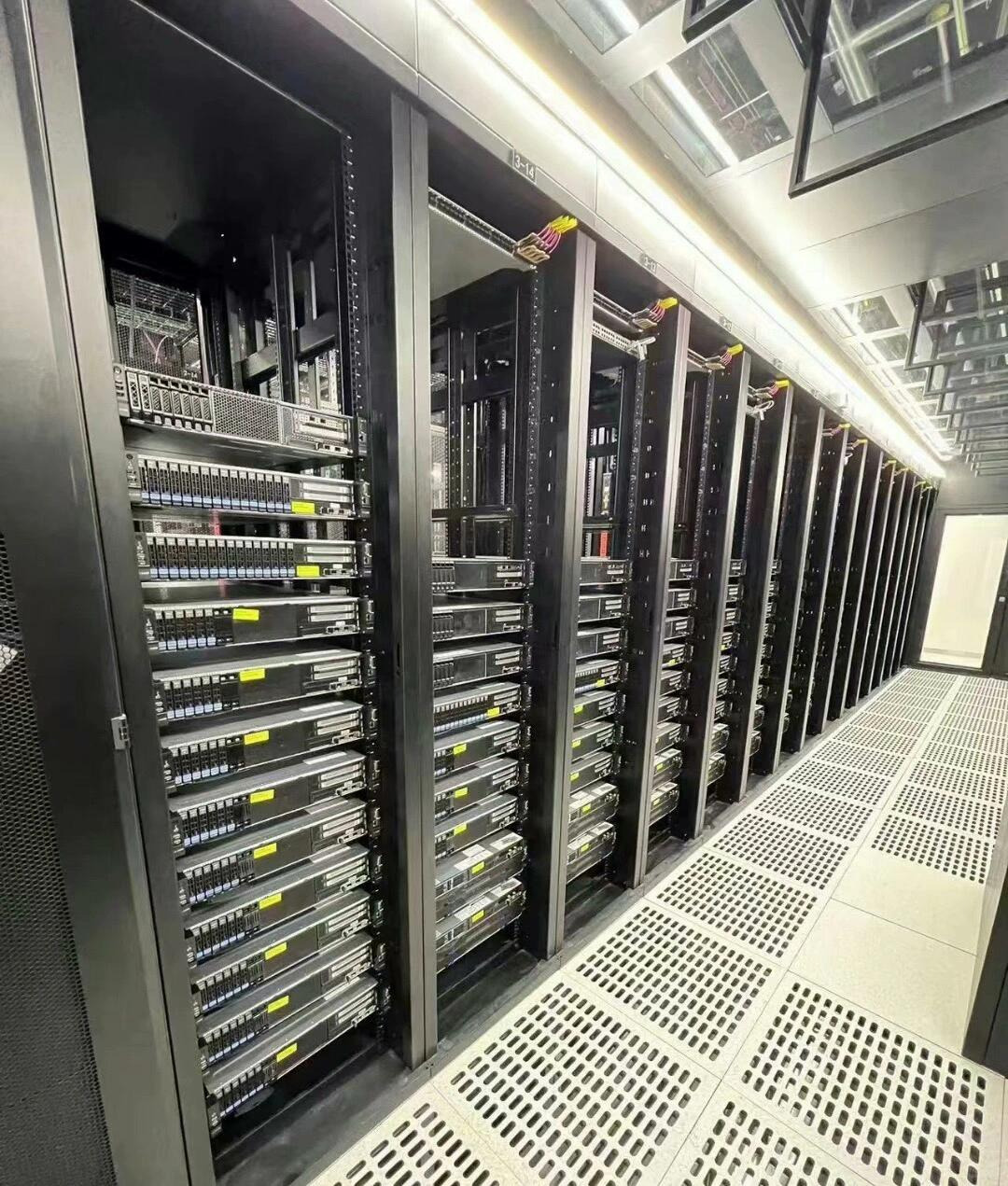

在数据中心采用架空地板下送风的气流架构中，冷空气从精密空调出口到最终被服务器风扇吸入，需要经历一条完整的物理链路：空调出风口 → 架空层静压箱 → 通风地板 → 冷通道 → 机柜进风面 → 服务器内部。在这条链条中，通风地板是唯一一个从“隐蔽空间”跨越到“开放空间”的接口，是冷量从静压箱进入机房工作区的咽喉。

这个位置决定了通风地板的双重属性：它是送风末端，必须提供足够的出风量来满足机柜散热需求；它同时又是静压箱的出口边界，其开孔面积总和直接反作用于架空层内的静压水平。开孔总面积过大，架空层整体静压下降，每块板的出风量反而减少；开孔总面积过小，即使静压充足，也无法将足够的冷量送达高负载区域。

这种“开孔率与静压相互制约”的特性，使得通风地板的选型不能孤立进行，而必须置于架空层流体力学和机柜热负荷的双重约束下统筹计算。这也是通风地板选型与普通建材选型最根本的区别——它不是选一个“够不够结实”的材料规格，而是在设计一个流体系统的出口参数。

二、开孔率的工程计算：从热负荷到通风面积

2.1 理论计算路径

通风地板开孔率的选择，起点是对散热需求的热力学量化。单台机柜或一个机柜列的散热所需送风量，由热平衡方程决定：空气的质量流量乘以比热容乘以送风温差，等于需要带走的热功率。

在此计算框架中，空气密度可取约1.2 kg/m³，比热容约1.005 kJ/(kg·°C)。送风温差的选择是设计中的第一个关键变量：传统非封闭冷通道设计通常取8至10℃，冷通道封闭系统可适度提升至12至15℃。送风温差越大，所需送风量越小，对开孔率的要求也随之降低——这正是冷通道封闭节能效益的流体力学根源。

将所需体积流量除以架空层内可用静压条件下单块通风地板的出风能力，即可得到所需通风地板的总块数及其开孔率。单块地板的出风量与其有效出风面积和孔口流速相关，而孔口流速又由架空层静压和地板局部阻力系数决定。

2.2 工程近似取值

在工程项目实践中，当不具备详细的CFD仿真条件时，行业内经过大量项目数据积累形成了一套基于机柜功率密度的开孔率推荐区间。低密度区（单机柜功率低于3kW），推荐开孔率17%至25%；中密度区（3至8kW/机柜），推荐25%至40%；高密度区（8至15kW/机柜），推荐40%至50%甚至更高；超高密度区（15kW/机柜以上），通常需要定制化方案或辅助冷却措施。

这些推荐值的工程有效性建立在几个隐含前提之上：架空层高度不低于400mm、架空层内主送风通路未被严重堵塞、空调系统提供的架空层静压处于正常范围（通常12至25Pa）。当这些前提条件不满足时——例如架空层高度仅300mm且线缆密集——即使采用推荐开孔率的上限值，仍可能无法获得足够的送风量，此时问题已超出了通风地板本身的选型范畴，需要追溯到架空层的整体流体设计。

2.3 通风率的上限约束

通风地板开孔率不是无限制可提高的参数。结构承载方面，过高的开孔率会削弱板材的承重能力。气流组织方面，架空层送风属于压力驱动流动，当某一区域开孔总面积过大时，该区域静压将显著下降，单板出风量不升反降，形成“多开口、少出风”的负反馈循环。工程经验表明，地板送风口的最大开孔率宜小于或等于60%，其送风量应按机柜送风量需求计算确定。

三、架空层静压与通风地板之间的制约关系

3.1 静压分布对出风均匀性的影响

架空层内的静压分布从来不是均一的。空调出风口近端区域动压较高、静压较低；随着气流向远端流动，动压部分转换为静压。在理想空载状态下，远端静压可能略高于近端。但在真实的布线环境中，线缆桥架、管道和支架形成的沿程阻力持续消耗能量，当阻力足够大时，静压沿程衰减将压倒动压转换效应，导致远端静压明显偏低。

这种静压的不均匀分布，直接表现为各通风地板出风量的差异——近端和远端的机柜进风温度可能出现显著梯度。同一冷通道内的温差若超过5℃，意味着气流组织的均匀性已存在问题。

3.2 以开孔率补偿静压差异

当架空层静压存在区域性差异时，可以通过调整该区域的通风地板配置进行补偿。远端静压偏低的区域，可适当增加通风地板数量，或换用更高开孔率的型号，以出风口面积的差异补偿静压的差异。但此类调整有一个隐含风险：若远端开孔面积增加过多，会导致该处静压进一步下降，反而削弱补偿效果。

关键在于找到静压与开孔率之间的匹配平衡点——这通常需要通过现场风速实测进行逐块验证和微调。采用可调风阀的通风地板在此场景下具有明显优势，运维人员可逐块调节风阀开度来响应实测数据，而不需要更换整块地板。

3.3 静压损失的隐性来源

架空层静压不足时，排查思路不应局限于地板开孔率一个维度。空气泄漏是一个常见的隐性原因——架空层围护结构的气密性缺陷（壁板与墙体接缝处未密封、未使用的电缆穿孔未封堵、板块拼缝过大）会导致冷风持续外泄至非送风区域，静压随之下降。另一个常见的隐性原因是线缆拥堵——运营数年后线缆不断增补，架空层内可用流通截面积持续缩减，送风阻力增大，静压衰减加剧。

四、CFD仿真在通风地板优化中的应用

在大型或高密度数据中心的设计阶段，仅依靠经验公式和手工计算难以全面把握架空层内的复杂流动行为。计算流体力学仿真为通风地板的气流组织设计提供了可视化的预测和验证工具。

4.1 仿真在设计阶段的价值

CFD仿真可以在设计阶段对通风地板的配置方案进行多方案比选。通过建立架空层、通风地板和冷通道的三维模型，仿真可以输出架空层内的静压分布图，标识出哪些区域存在送风不足的风险；输出速度矢量图，揭示架空层内涡流区和流动死区的位置；输出温度分布图，预测不同空调负荷下机柜进风温度的逐点分布。

这些信息可直接用于指导通风地板的选型和布局优化：哪些区域需要更高开孔率，哪些区域应减少通风地板数量，高密度机柜列的通风地板布置间距是否充分。

4.2 仿真对现场问题的诊断

对于已投运机房出现顽固性局部热点的问题，CFD反演分析可以帮助诊断问题根源在于架空层静压不足、线缆遮挡还是风口配置不当。通过将现场测量的架空层静压数据和机柜进风温度数据作为边界条件输入仿真模型，可以较为精确地复现当前的气流状态，并在此基础上模拟各种优化措施的效果——更换高开孔率地板、调整风口布局、清理线缆遮挡、增设导流板等——从而明确最有效的优化方向，避免盲目尝试。

五、现场调优与运维管理

5.1 风速均匀性的现场测量与调优

通风地板系统安装完成后，应在空调正常运行工况下进行风速均匀性测试。使用热线式风速仪沿冷通道逐块测量通风地板的出风速度。任意1平方米区域内风速差异不宜超过15%。当发现速度分布明显不均时，优先排查架空层内是否有线缆在对应位置下方形成遮挡；其次检查各可调风阀的开度设置是否合理；最后考虑是否该区域的开孔率配置本身存在不足。

对于配置了可调风阀的通风地板，现场调优可按照以下逻辑进行：先保证架空层整体静压处于设计范围，然后从冷通道最远端开始向空调近端逐块调节，优先保证远端和高密度机柜区域的出风量满足需求，再依次调整中低密度区域。调节过程中实时记录各测点的风速变化，避免过度调节近端风阀导致远端风量重新恶化。

5.2 日常巡检与长期维护

通风地板的日常巡检应关注以下信号：目视检查通风孔是否有明显积尘或异物堵塞——积尘会减小有效开孔面积，导致实际通风率低于标称值；检查可调风阀的调节机构是否灵活、有无卡滞或锈蚀；观察通风地板表面贴面是否有脱胶或起翘。当巡检中发现局部热点反复出现时，应将该区域的通风地板作为优先排查对象。

六、高密度场景下的特殊需求与升级方案

当单机柜功率密度超过15kW时，传统被动送风的通风地板方案往往触及其物理能力边界。在此类高密度场景下，需要采用更强力的气流组织手段。

6.1 主动送风通风地板

在通风地板内部集成EC高效直流风机，配合温度传感器构成闭环控制系统。当传感器检测到机柜进风温度高于设定阈值时，系统自动提高风机转速，向该机柜进风侧主动输送更多冷风。这种方案突破了传统通风地板依赖架空层静压的被动模式，可以在架空层静压不足或局部静压偏低的位置独立提供额外送风能力。

主动送风地板在改造项目中的适配优势尤为突出——当原架空层高度不足或结构无法改变时，增加主动送风地板可以在不改变架空层主体结构的前提下，针对性地解决高发热区域的散热瓶颈。

6.2 与冷热通道封闭的协同

冷热通道封闭与通风地板的协同设计是提升高密度机房制冷效率的有效路径。在冷通道封闭条件下，送风温差可适度增大，从而减少所需总送风量、降低对通风地板开孔率的绝对依赖。同时，冷热通道的物理隔离消除了冷热气流在机房上部空间混合的可能性，使通风地板的出风几乎全部被机柜有效利用。

在此协同设计中，通风地板的布置应严格限制在冷通道封闭区域内，热通道和非冷却区全部使用封闭无孔地板，确保冷量集中导向有负载的机柜进风面。

七、结语

通风地板在数据中心的热管理链条中，是一个“参数看似简单、行为实则复杂”的流体节点。一块板上的开孔率数字，背后是机柜功率密度、架空层静压分布、送风温差和冷通道气流组织之间的动态平衡。开孔率定低了，高密度机柜进风不足；开孔率定高了，架空层静压整体下坠，远端反而更缺风。

理解这种参数间的制衡关系，正是通风地板选型区别于普通建材选型的核心所在。当设计者能够将通风地板置于“空调—架空层—通风板—冷通道—机柜”的全链路流体系统中来审视，当运维者能够通过实测风速和温度数据动态调整每块通风板的配置，通风地板就完成了从“一块开了孔的板”到“精密送风末端执行器”的价值跃迁。在数据中心日益攀升的功率密度面前，这种将通风地板视为可调、可测、可优化的工程系统的视角，是确保每一瓦冷量都被精确送达最需要它的位置的专业基础。
